RACEPAD

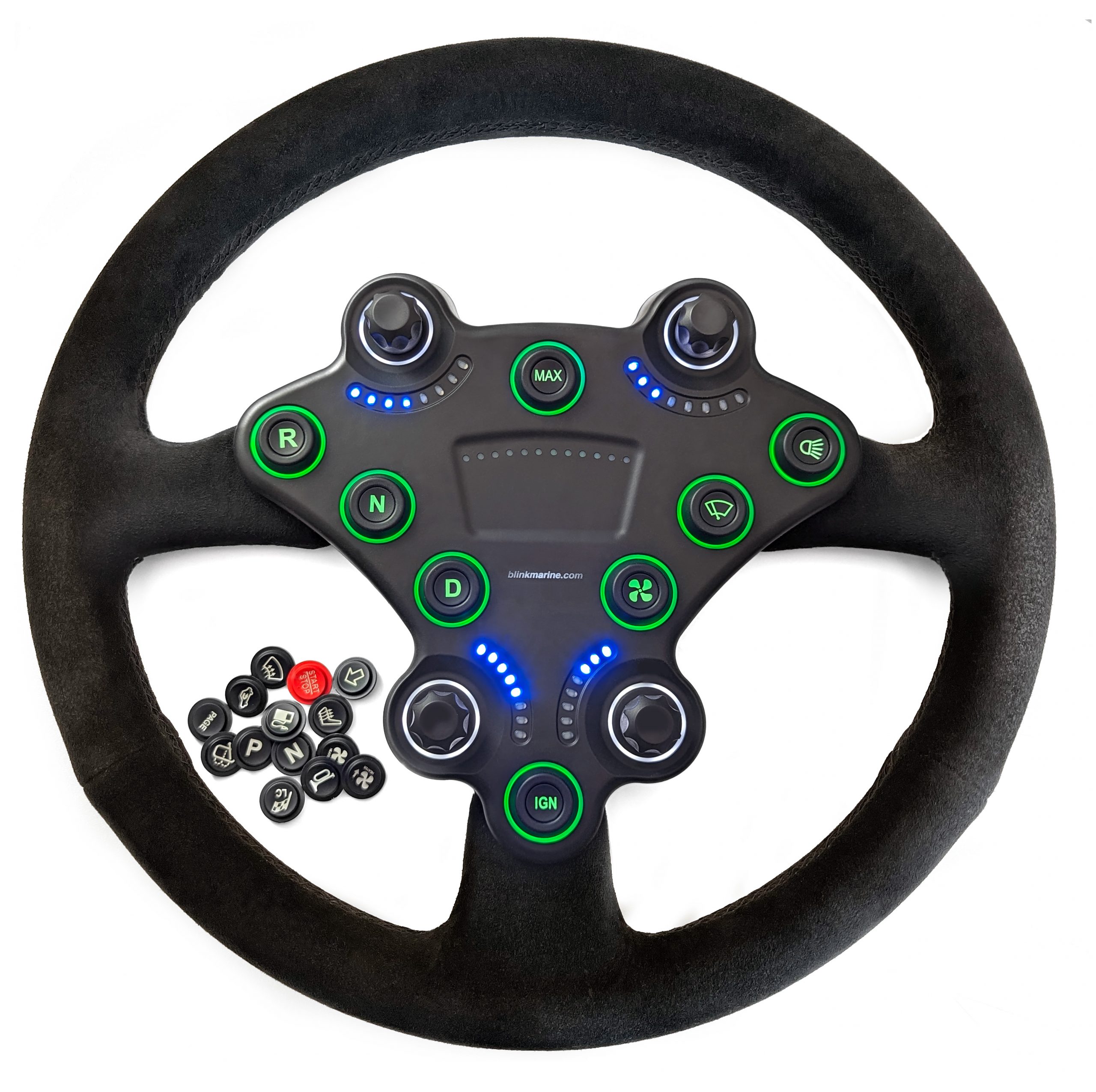

RacePad是Blink Marine設計的終極CAN匯流排方向盤按鈕面板，可將您的賽車體驗提升到新的水準。具有4個旋轉旋鈕和8個易於觸及的按鈕，RacePad是任何賽車車的理想選擇，無論是專業車手還是業餘愛好者，都能完全定制自己的駕駛風格。由於按鈕圖示和LED顏色選擇個性化，因此可能性無窮無盡。

具有4個旋轉旋鈕和8個易於觸及的按鈕，RacePad是Blink Marine設計的終極CAN匯流排方向盤按鈕面板。是您賽車方向盤的完美伴侶！

軟體功能

CAN鍵盤位址

將任何有效的CAN位址分配給方向盤開關面板。

J1939位址聲明傳輸

Racepad不再需要預先程式設計到特定位址。這使得在現場應用程式中沒有GUI存取權限的客戶能夠使用手頭的任何替換方向盤開關面板。方向盤開關面板可以配置為自動宣佈其位址並根據需要接受新的位址分配。

事件狀態傳輸

Racepad面板可以向匯流排發送消息，指示按鈕已按下或已釋放事件。這種確認使數位系統具有與機械開關的鎖定位置相同的輸入確認。

週期性狀態傳輸

Racepad發送連續的消息廣播，指示每個按鈕在那一刻的按下或釋放狀態。這些消息的發送頻率可以在寬範圍內進行調整。

週期性心跳

Racepad發送連續的消息廣播，指示其正在正常運行。這些消息的發送頻率可以在寬範圍內進行調整。

CANopen通信協議

完全符合設備設定檔401d。

硬體功能

4個額外的5V輸入

允許連接類比主動感測器（例如壓力和溫度感測器）、離散開關（高側/低側）和霍爾效應感測器等物品的可能性。

獨立LED指示燈

每個旋轉編碼器都有8個藍色LED指示燈，而所有8個按鈕都配備了RGB LED環。所有LED都可以獨立程式設計。

防紫外線

UVB 400小時：Racepad對陽光照射引起的惡化具有高度抵抗力。

定制後殼選項

由於無法始終創建適合市場上可用方向盤的形狀和尺寸的通用附件，我們的專家團隊將支援客戶為每個應用實現定制的安裝系統（由後殼和安裝板組成）。

標準特性

可配置按鍵
LED狀態和狀態可配置
背光圖示
多色LED指示環
鐳射刻蝕圖示插入件
開/關、暫態、切換和滾動

軟體特性

獨立更改CAN Racepad地址
週期性狀態傳輸
心跳
事件狀態傳輸
LED確認
位址聲明傳輸
CANopen和J1939
提供程式師手冊以提供支援

定制選項

兩種不同的旋鈕類型：帶或不帶可替換圖示插入件
可替換圖示插入件
定制安裝板
對於50+件的訂單，可以在中心包含自訂徽標。
LED點顏色和背光配置。

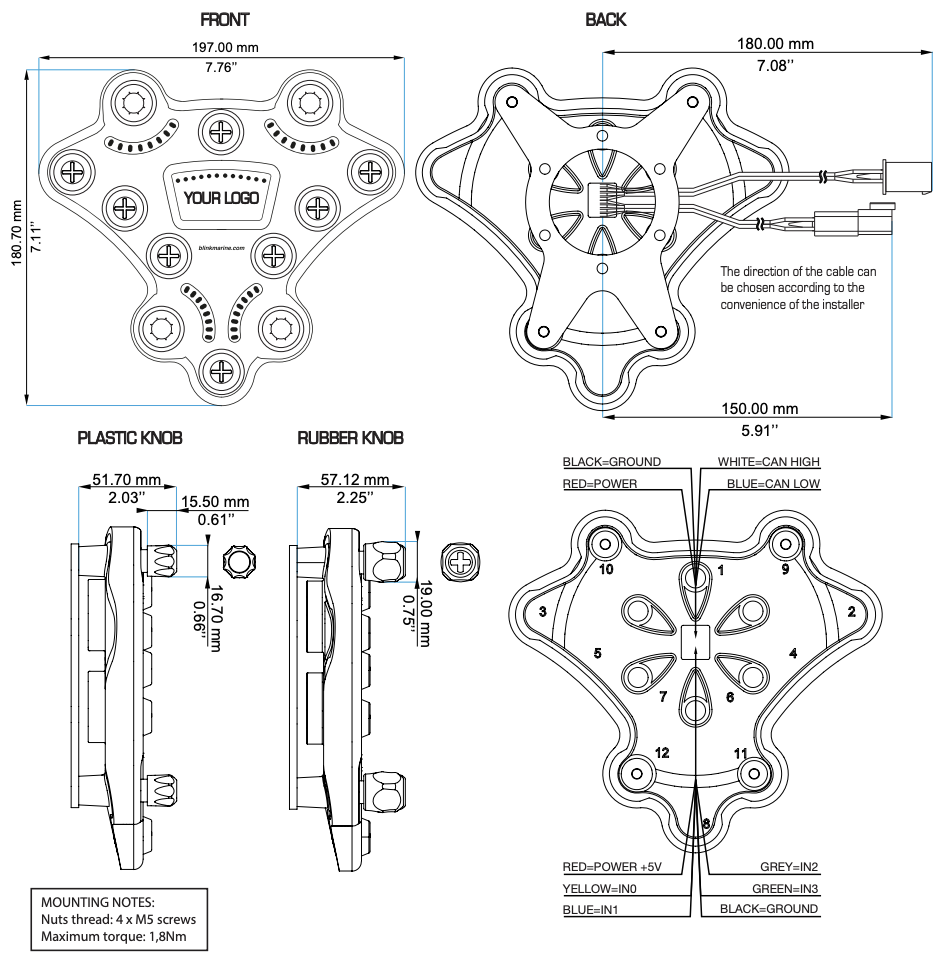

標準鍵盤的規格

ELECTRICAL

Supply Voltage	12-24Vdc Nominal (8-32VDC)
Standby Current	<50 mA
Communication BUS	CANopen, J1939

MECHANICAL

Connector	Deutsch DTM04-4P + Molex 39-01-3069
Switch Life	3 million operations
Mounting Studs	#4xM5
Keypad	Silicone rubber with polyurethane hardcoat
PC Board	1,6mm thick, Nema Grade FR-4, double clad with 1oz copper
Operating Temperature	-40°C to +70°C
Storage Temperature	-40°C to +85°C
Thermal Shock	-40°C to +85°C According to table 2 of ISO16750-4
Humidiry	0 to 98% (no condensation)
UV Protection	UVB 400 hours
Salt Spray	Per ASTMB117
Chemical Resistance	Deet, Engine Cleaner, Isopropyl Alcohol, Suntan Lotion, Multi-Purpose Cleaner, Orange Citrus Cleaner, Muriatic Acid
Weight	110 gr (Inserts excluded)
